“亞龍集團”成為2012年第四屆全國技工院校技能大賽“數控機床裝調維修工”賽項合作伙伴！

    同時，“亞龍集團”自主研發的“亞龍YL-569A 0i mate TD數控車床實訓設備”成為2012年第四屆全國技工院校技能大賽“數控機床裝調維修工”賽項唯一指定競賽設備。賽事情況請關注：亞龍集團（www.yiweicn.net）和第四屆全國技工院校技能大賽官方網站。

     為積極配合本次大賽，根據各技工院校要求，“亞龍集團”擬在7-10月期間舉辦“數控機床裝調維修工”培訓班，幫助各參賽隊指導教師更好地使用競賽設備并進行賽前輔導，提升教師綜合實踐能力，促進技工院校教學改革，提高教育教學質量。具體培訓時間請關注亞龍網站（www.yiweicn.net）和培訓班通知。

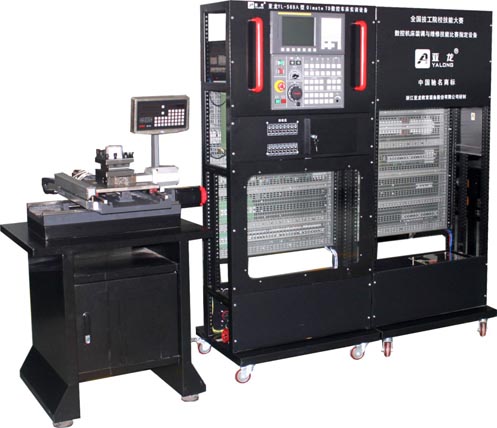

 亞龍YL-569A型0i mate TD數控車床實訓設備





1、設備概述

亞龍YL-569A型0i mate TD數控車床實訓設備適合于技工院校、數控機床裝調維修技能比賽和數控裝調維修專業、數控加工專業、機電一體化專業的教學與實訓，該設備是根據技工學校數控維修專業教學特點，結合企業的實際需求以及崗位技能工藝規范要求而開發的具有生產型功能與學習型功能的實訓設備，該設備采用模塊化結構，通過不同的組合，完成數控機床的電氣裝調、系統調試、數控機床功能部件機械幾何精度檢測及維護維修等實訓項目，滿足企業對這類型人才的需求，還適合數控裝調工的職業技能鑒定。

3、設備實訓項目

（1）數控機床編程、操作類實訓：數控機床編程、操作

（2）數控機床電氣部分的實訓：1.數控機床電氣組成的學習;2.數控機床電氣控制及PMC的學習;3.主軸與進給軸控制的學習;4.數控機床控制電路安裝實訓;5.電氣原理圖及裝配圖的識圖與繪制; 6.主軸、進給軸、系統、伺服驅動等參數設置。

數據備份

主軸、進給軸、刀架、冷卻、潤滑等模塊的基本功能調試

數控機床故障診斷與維修

數控機床功能部件的幾何精度檢測

行程限位參數設定實訓

回零參數設置實訓

螺距補償設置實訓

滾珠絲桿副的認識、聯軸器拆裝、直線導軌副拆裝

十字滑臺的機械安裝與檢測

檢查導跪滑塊接觸面、螺母支座接觸面與工作臺的平行度

檢查導軌的平行度與直線度

十字滑臺垂直度的檢測

4、設備配置

表1：基本配置



5、技術參數

（1）電氣控制單元參數

1）電源：三相五線 AC 380V±10%  50Hz；

2）數控控制臺尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1800；

3）漏電保護：漏電動作電流≤30mA；

4）缺相自動保護、過載保護

（2）電氣安裝實訓單元參數

1）電源：三相五線 AC 380V±10%  50Hz；

2）數控控制臺尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1800；

3）漏電保護：漏電動作電流≤30mA；

4）缺相自動保護、過載保護

（3）數控機床功能部件單元參數

1）電源：三相五線 AC 380V±10%  50Hz；

2）外形尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1800；

3）絲杠行程：280mm

4）絲杠參數（直徑mm/螺距mm）:16/05

5）重量：125Kg
